Схема подключения АВР на контакторах. Реле контроля фаз. Здравствуйте, уважаемые читатели сайта sesaga.

Бесперебойное электроснабжение потребителей электроэнергии: промышленных предприятий, банков, больниц, теле и радиоцентров, операторов сотовой связи, загородных домов и т. Ведь внезапное отключение напряжения, особенно на длительное время, может привести к непредсказуемым последствиям. Одним из способов бесперебойной подачи напряжения является раздельное питание потребителя двумя независимыми источниками электроэнергии, один из которых является основным (рабочим), а второй резервным. В качестве основного источника используется рабочая линия подстанции, а в качестве резервного источника может использоваться вторая (резервная) линия подстанции, автономный генератор тока или устройство бесперебойного питания. В аварийной ситуации при исчезновении напряжения со стороны основного источника электроэнергии важно обеспечить быстрое включение резервного источника. Для этих целей служит автоматический ввод резерва (сокращенно АВР), который автоматически переключает подачу напряжения между рабочим и резервным источниками, обеспечивая непрерывную подачу электричества потребителю.

На самом деле процесс переключения между рабочим и резервным источниками очень ответственный и включает в себя целый комплекс функций и параметров, обеспечивающих надежную работу автоматики системы АВР. Поэтому на подстанциях и распределительных пунктах электрических сетей используют сложные многоуровневые схемы АВР, включающие в себя логическую, измерительную и силовую части. В рамках этой статьи мы рассмотрим лишь простые электрические схемы автоматического ввода резерва, выполненные на контакторах, а также разберем схему АВР с использованием реле контроля фаз. Все эти схемы Вы сможете легко реализовать в своей домашней электрической сети, и тем самым обеспечить бесперебойное питание бытовой аппаратуры.

Схема АВР на одном контакторе. Рассмотрим простейшую схему АВР, которую можно применить для однофазной сети собственного дома, небольшого производственного или административного здания. Схема выполнена на одном контакторе КМ1, двух однополюсных автоматических выключателей SF1 и SF2, и одном двухполюсном автоматическом выключателе QF1. При первом включении АВР в работу поочередно включаем автоматы SF1 и SF2. В рабочем режиме напряжение питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и его нормально- разомкнутый контакт КМ1.

КМ1. 2 размыкается. Philips 22Dc461 62L Инструкция подробнее. Фаза А1 через однополюсный выключатель SF1 и силовой контакт КМ1. QF1. Ноль N нигде не разрывается, а сразу подключается на второй вход выключателя QF1. При включении QF1 его контакты замыкаются, и напряжение основного ввода поступает в сеть к потребителю. В аварийном режиме, когда напряжение на основном вводе отсутствует, катушка контактора обесточивается, контакт КМ1.

КМ1. 2 становится замкнутым. Теперь от резервного ввода фаза А2 через выключатели SF2, QF1 и контакт КМ1. При восстановлении питания на основном вводе на катушку контактора КМ1 вновь поступает напряжение и контактор срабатывает. При этом контакт КМ1. КМ1. 2 размыкается, и к потребителю опять поступает напряжение от основного ввода. Бывают ситуации, когда при нормальном режиме работы возникает необходимость перевести питание нагрузки с основного ввода на резервный. Для этого достаточно отключить автоматический выключатель SF1.

1. В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего .
2. Схема АВР собственных нужд 0,4кВ. Альбом 01 содержит комплект электрических принципиальных схем .

Рассмотрены базовые схемы автоматического включения резерва (АВР) для надежного электропитания в системах электроснабжения напряжением .

Данная схема АВР классическая и прекрасно работает, но при ее использовании необходимо учитывать коммутирующую мощность силовых контактов: если контакты рассчитаны на рабочий ток, например, 1. Ампер, то и нагрузку к АВР следует подключать не более 1. Ампер. В случае же, когда общая потребляемая мощность, например, дома, будет более 1. Ампер, то от резервного ввода можно запитать только самое необходимое электрооборудование, которое будет обеспечивать нормальную жизнедеятельность до восстановления напряжения на основном вводе. Однако в таком варианте схема пригодна только для объектов, где есть возможность получить от подстанции две независимые линии питающего напряжения.

В домашних условиях такой роскоши нет, поэтому немного видоизменим схему, чтобы адаптировать ее под домашнюю сеть. Схема АВР на одном контакторе, с разрывающимися фазой и нулем. В отличие от предыдущей схемы здесь коммутируются как фазный провод, так и нулевой, что позволяет использовать автономный источник электроэнергии, и в случае аварии полностью исключать из домашней сети неработающий ввод. А чтобы счетчик не учитывал выработанную энергию резервным вводом, ввод подключен после счетчика.

В качестве резервного питания для этого АВР можно использовать свою мини- электростанцию, дизельный или бензиновый генератор тока, бесперебойный источник питания или какой- нибудь другой автономный источник напряжения. При первом включении АВР в работу поочередно включаем автоматы SF1 и SF2. В рабочем режиме напряжение питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и своими нормально- разомкнутыми контактами КМ1.

КМ1. 2 подключает домашнюю сеть к основному вводу. При этом нормально- замкнутые контакты КМ1. КМ1. 4 размыкаются и полностью отключают резервный ввод от домашней сети.

При исчезновении напряжения на основном вводе катушка КМ1 обесточивается, контакты КМ1. КМ1. 2 размыкаются и отключают фазный и нулевой провода основного ввода. Одновременно с этим контакты КМ1. КМ1. 4 становятся замкнутыми и через них напряжение с резервного ввода поступает в домашнюю сеть. В данной схеме можно применить модульные контакторы типа VS4. V, ESB- 6. 3- 2. 2 2.

V, MK- 1. 03, КМ- 6. Z- SCH2. 30/6. 3- 2. Ампер. Иногда возникает ситуация, когда при возобновлении питания на основном вводе не всегда требуется переходить на него автоматически. Чтобы выполнить это условие опять немного изменим схему и добавим в нее кнопку, чтобы переключение на основной ввод происходило только при нажатии этой кнопки.

Такой вариант схемы АВР (без счетчика электроэнергии) используется в некоторых электроустановках для питания оборудования КИПи. А. Здесь кнопка SB1 подключена параллельно контакту КМ1. Такое включение не позволит контактору автоматически включиться при появлении напряжения на основном вводе. Чтобы запитать контактор вручную необходимо кратковременно нажать кнопку SB1. Напряжение попадет на катушку, контактор сработает, замкнет контакты КМ1. КМ1. 2 и подключит основной ввод к домашней сети. При этом контакты КМ1.

КМ1. 4 разомкнутся и отключат резервное питание. Конечно, чтобы включить источник резервного питания нужно в схему АВР добавить промежуточное реле, контакты которого бы запускали пусковую электронику аппаратуры резервного питания.

Но это нужно делать исходя из каждого конкретного случая. В дополнение к этой части статьи посмотрите видеоролик, в котором увидите работу обеих схем автоматического ввода резерва. На этом пока все, а во второй части рассмотрим схему АВР с использованием реле контроля фаз.

Схема АВР на 2 ввода. В этой статье речь пойдет о схеме АВР на 2 ввода выполненной на контакторах. Схема АВР представленная на рис.

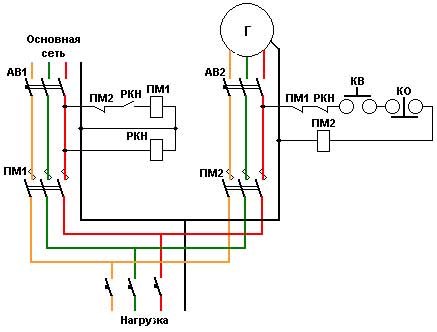

А. Рис. 1 – Принципиальная электрическая схема АВР на 2 ввода. Принцип работы АВРВключение Ввода 1 – рабочий ввод.
